Markt voor het smeden van windturbines: gids voor smeedstukken van versnellingsbakken, specificaties en sourcing

Een fabrikant van tandwielkasten wint een order voor een offshore-platform van 6 MW en ontdekt vervolgens dat geen enkele goedgekeurde leverancier binnen een tijdsbestek van 14 weken een tandkrans van 1,5 m in 18CrNiMo7-6 kan rollen. De turbinebestelling was nooit een risico. Het smeden was. Op de markt voor het smeden van windturbines is de doorslaggevende variabele Af en toe de vraag naar schone energie. Het gaat erom dat grote, warmtebehandelde, ultrasoon geteste componenten op tijd en volgens specificatie kunnen worden geproduceerd.

In deze gids wordt besloten wat de markt koopt, waar de capaciteit kleiner wordt en welke technische controles een vervalsing scheiden van een dure afkeur.

Wat de markt daadwerkelijk koopt

De vervalste inhoud van een moderne turbine is in vier groepen verdeeld:

• Interne onderdelen van de versnellingsbak: planeetdragers, planeetwielen, zonnewielen, ringwielen en tussenassen.
• Hoofdaandrijflijn: gezamenlijke hoofdassen, koppelingslenzen en lagerhuizen.
• Toren- en giersysteem: gesmede torenflenzen, gier- en spoedlagerringen en draaikransen.
• Nacelle-hardware: naafcomponenten, remschijven en bevestigingsmiddelen voor hoge belasting.

Deze onderdelen worden om consistente redenen gesmeed in plaats van verwerkt: de korrelstroom volgt het belastingspad, het vermoeidheidsgedrag onder cyclisch koppel is voorspelbaarder en interne defecten kunnen worden gedimensioneerd door ultrasoon testen. Dat laatste punt is commercieel en niet academisch. Een gietstuk met een onaanvaardbare porositeitsindicatie wordt vaak laat in de bewerking geschrapt, nadat de meeste waarde al is toegevoegd.

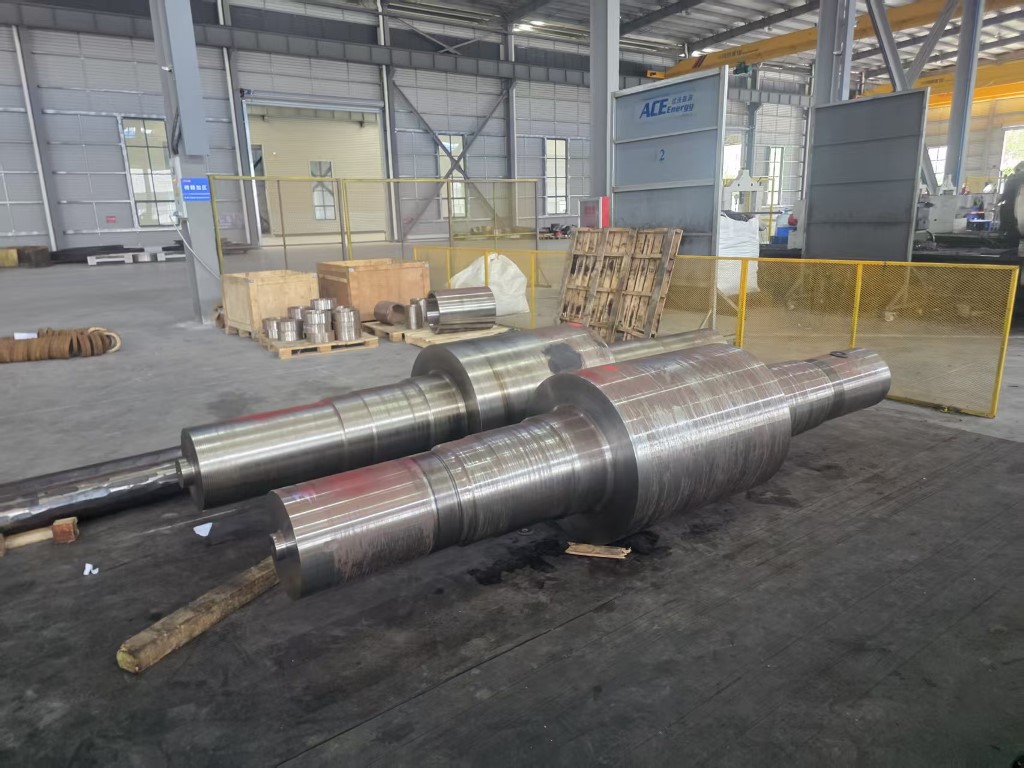

3MW–10MW smeedstukken voor planeetdragers voor windturbines Gesmede planeetdragers voor windtandwielkasten van 3–10 MW, met 18CrNiMo7-6/42CrMo4-opties en UT-, PT- en MPI-tests voor zware belastingspaden. Bekijk Product →

Waarom smeedstukken steeds groter worden

Het nominale vermogen schaalt met de rotordiameter, en het koppel schaalt met het veegoppervlak en de overbrengingsverhouding. Het praktische resultaat is dat een 3 MW versnellingsbak en een 10 MW versnellingsbak geen factor drie verschillen in componentgrootte. Ze verschillen door een veel grotere factor in ringdiameter, wanddikte en gewicht per stuk. Planeetschepen sterven ooit onder de één ton, vooral nu routinematig de twee tot drie ton op offshore-platforms.

Grotere smeedstukken verminderen de grenzen tegen drie grenzen:

• Ingot- en knuppelgrootte, de dwarsdoorsnede kan verstoord of getrokken worden.
• Beschikbare smeedenergie, feitelijk als hamertonnage van perscapaciteit.
• Ovenafmetingen en blusuniformiteit, die bepalen of een zwaar gedeelte consistente eigenschappen heeft door de muur bereikt.

Wanneer een van deze limieten wordt overschreden, wijst een leverancier de aanvraag af of geeft hij een doorlooptijd op met een hoger risico op herbewerking. Beide reacties zijn nuttige informatie voor de koper.

Specificaties die acceptatie bepalen

Smeedstukken voor windtandwielkasten worden grotendeels uitgesloten in gelegeerde staalsoorten zoals 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 of 20MnCr5. Het cijfer is belangrijk, maar wat er gebeurt na het vervalsen is belangrijk.

Mechanische eigenschappen en warmtebehandeling

Afschrik- en tempereer-, carburerings- en nitreringsroutes producenten zeer verschillende hardheidsprofielen en kerntaaiheid. Een ringtandwielkast die is gehard om weerstand te bieden tegen oppervlaktemoeheid kan niet worden vervangen door een inductiegehard equivalent zonder de contactspanning en vervormingstoeslagen opnieuw te berekenen.

Niet-destructief onderzoek

Ultrasoon testen volgens ernstniveaus is standaard voor smeedstukken van versnellingsbakken en hoofdassen, met inspectie van magnetische deeltjes van kleurstof op bewerkte oppervlakken. Acceptatiecriteria horen op de tekening. Een leverancier die geen reproduceerbaar ultrasoon rapport kan produceren, komt voor deze onderdelen niet in aanmerking.

Maat- en bewerkingstoeslagen

Het gewicht van één stuk, de trektolerantie en het materiaal dat overblijft voor de nabewerking zijn alle aandrijfkosten. Een marge van 6 mm op een ring van 1,5 m is commercieel heel anders dan een marge van 12 mm, ook al zijn beide technisch ondersteund.

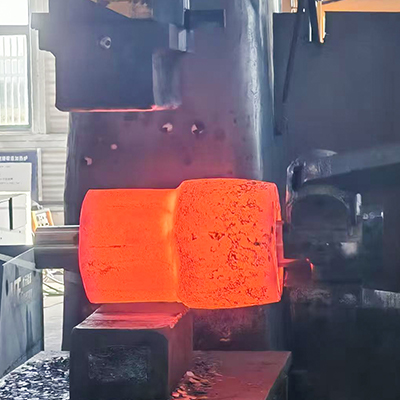

5MW–10MW planeetwielsmeedstukken voor windturbines Op maat gemaakte planeetwielsmeedstukken van de 1e tot 3e val voor windversnellingsbakken van 5 tot 10 MW, met behulp van 18CrNiMo7-6 of 42CrMo4 met 100% UT/PT/MPI-inspectie. Bekijk Product →

Typische smeedstukken voor windaandrijvingen in één oogopslag

De rolcapaciteit van ringen is vaak een enorme beperking

Ringtandwielen, torenflenzen en lagerringen worden geproduceerd door radiaal axiaal ringwalsen in plaats van open matrijssmeedwerk, omdat walsen een omtrekskorrelstroom maximaal die veel beter bestand is tegen ringspanning dan een onderdeel dat uit een plaat is vervaardigd of uit een blok is gesneden.

De ringrolcapaciteit wordt bedoeld door meetbare grenzen:

• Maximale buitendiameter, meestal 1 m tot 1,5 m voor algemene fabrieken, met daarbuiten een veel kleinere leverancierspool.
• Maximale ringhoogte en wanddikte, het bepalen van een tandwielplano in één keuze kan worden overgenomen.
• Minimale boordiameter en wanddikteverhouding, inclusief de ringstabiliteit tijdens het walsen.

Een koper die offertes haalt, moet deze drie cijfers schriftelijk opvragen. Een offerte waarin deze weggelaten wordt, is vaak een offerte die wordt uitbesteed, waardoor een niveau aan de toeleveringsketen wordt toegevoegd en nog een punt waarop de traceerbaarheid kan mislukken.

5MW–10MW smeedstukken voor ringtandwielen voor windturbines Ringuitrusting-smeedstukken voor windplaneetsystemen van 5–10 MW, ringgewalst en gecarbureerd-geblust met nauwkeurig geslepen tanden voor hoge vermogens. Bekijk Product →

Wat u moet verifiëren voordat u een bestelling plaatst

1. Smeedapparatuur afgestemd op het gewicht en de envelop van het onderdeel, met aangegeven hamer- of perstonnage.
2. Warmtebehandelingsovens met gedocumenteerde belastingsgrafieken en afschrikmogelijkheid voor de betreffende sectiedikte.
3. Interne ultrasone en oppervlakte-inspectie met vaste operators en referentieblokken.
4. Traceerbaarheid van warmtenummer tot afgewerkt onderdeel, inclusief eventuele uitbestede werkzaamheden.
5. Bewerkingsmogelijkheden, als er afgewerkte onderdelen nodig zijn in plaats van ruwe smeedstukken.
6. Eerste artikeldocumentatie van een overeenkomstig project, geen algemene brochure.
7. Doorlooptijd inclusief warmtebehandeling en testen, niet alleen smeeduren.
8. Overeengekomen voorwaarden voor herbewerking en non-conformiteit, afgerond voordat de eerste hitte is overgedragen.

Waar kosten en risico's zich voordoen

Warmtebehandeling is de meest waardevolle bron van schroot bij smeedstukken van grote versnellingsbakken. Afschrikscheuren, onvoldoende kastdiepte, buitensporige vervorming en hardheidsvariatie rond een grote ring verschijnen allemaal nadat het grootste deel van de materiaal- en bewerkingskosten is gemaakt. Vervorming is vooral duur bij ringtandwielen, omdat het onderdeel na de warmtebehandeling opnieuw moet worden bewerkt en de tolerantie van tevoren moet worden gepland in plaats van achteraf te worden aanbevolen. Beoordelen Grondbeginselen van de warmtebehandeling van metalen met een leverancier is een snelle manier om te testen of het proces wordt begrepen door alleen maar wordt geclaimd.

Testen is het tweede concentratiepunt. Ultrasone inspectie van een planeettransportschip van twee ton kost tijd, vereist een vaste operator en levert een record op dat een technisch team van de klant jaren later kan controleren. Leveranciers die inspectie als een formaliteit schijnbaar, verschijnen eerder als leveringsproblemen dan als kwaliteitsproblemen, waardoor ze moeilijk te overtuigend zijn tijdens de offerte.

Hoe ACE-groep het windversnellingsprogramma ondersteunt

ACE-groep heeft een geïntegreerde zware productieketen die smeden, warmtebehandeling, precisiebewerking, gelaste constructies en zwaar schilderwerk omvat, met een productassortiment dat al smeedstukken voor energieopwekking omvat voor wind-, waterkracht- en nucleaire toepassingen. De kernproductiebasis, Jiangsu ACE Energy Technology, begon in november 2025 met de productie op een terrein van 55 hectare met meer dan 50,018 vierkante meter bebouwde oppervlakte.

Apparatuur die relevant is voor werkzaamheden met windtandwielkasten omvat elektrohydraulische hamers van 3 ton, 5 ton en 15 ton, verticale ringwalsmachines van 1 m en 1,5 m, gasgestookte verwarmingsovens, weerstandsovens voor warmtebehandeling, afschriktanks, inductiehardingsapparatuur en bewerkingscentra. Voor windtoepassingen omvat het assortiment versnellingsbakcomponenten van 3 MW tot 10 MW, waaronder planeetdragers, planeetwielen van de eerste, tweede en derde trap, zonnewielen en ringtandwielen van de eerste en tweede trap, naast niet-standaard op maat gemaakte smeedstukken en afgewerkte machinaal bewerkte onderdelen.

De markt voor het smeden van windturbines heeft in totaal geen tekort aan capaciteit. Er is een tekort aan capaciteit voor grote, warmtebehandelde, geteste onderdelen die volgens een voorspelbaar schema worden geleverd. Kopers die de ringrollimieten, de warmtebehandelingsmogelijkheden en de inspectieomvang bevestigen voordat ze een bestelling gunnen, vermijden het grootste deel van het vertragingsrisico, en betalen er meestal ook minder voor, omdat herbewerking en versnelde vracht nooit op de conventionele offerte voorkomen.
